HD-150

Principais Vantagens:

  • Projeto simplificado para menor investimento;
  • Capacidade nominal de perfuração de até 150m; (ou 220 metros em 4,5” com hastes de 3”)
  • Cabeçote rotativo acionado por somente um motor hidráulico;
  • Cabeçote guiado por roldanas deslizantes na parte Externa da viga “I” de 6” da torre.
  • * Motor diesel 4 cilindros potencia entre 60 e 90 cv (com garantia).
  • * Bomba hidráulica Tripla 60L/Minuto (Casco de 3 corpos em ferro fundido).
  • * Patolamento com 3 Sapatass hidráulicas para nivelamento. ( Quarta Sapata Opcional)
  • * Torre articulada de 5 m com basculamento hidráulico (Posição horizontal/vertical).
  • * Cabeçote basculante com dois motor e 2 cilindros hidráulicos para movimentação até 90¤
  • * Carrinho acionado por cilindro hidráulico de 4.600 kgf de avanço e tração retátil de 9.200 Kgf auxiliado por sistema duplo de cabos ½” para o Pull-Down/ Pull Back (sobe e desce)
  • * Travamento para “quebra” das hastes no conjunto de travamento de mesa/cadeirinha com pistão Hidráulico
  • * reservatório de óleo hidráulico e óleo Diesel de 80 Litros
  • * Painel de comando com registro de pressão, horímetro, marcador de temperatura do motor e comandos hidráulicos de acordo com quantidade a seguir: 3 comandos individuais para patolamento (Sapatas de nivelamento) 1 comando para rotação do cabeçote, 1 para o Pull Down (sobe e desce) 1 para articulação da torre, 1 comando para basculamento do cabeçote, 1 comando para mordentes hidráulicos e  demais itens necessários como relógios analógicos para controle de vazão e pressão.



  • Demais especificações conforme seguem detalhes.



A)

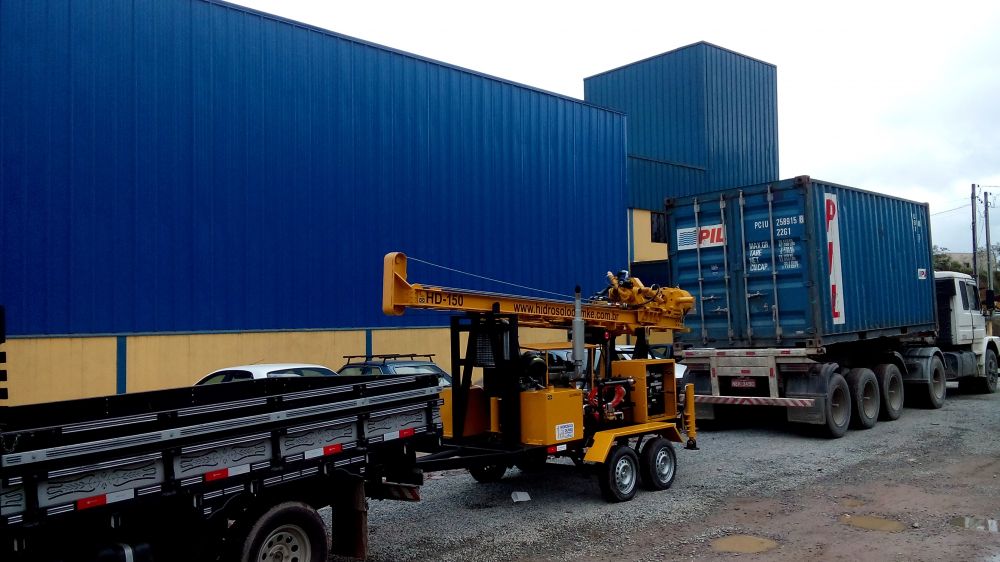

Sonda Roto-Pneumática, marca HIDROSOLO/DUMKE, modelo HD-150, nova, totalmente hidráulica, fabricação 100% em nossas instalações, para acoplagem  sobre caminhão ( Cotar Orçamento) ou sobre reboque com dois eixos com componentes dispostos sobre estruturas de laminados de aço, painel de comando lateral, plataforma plana para acomodação , tanque de óleo







hidráulico,  em aço carbono,  nivelamento por quatro Patolas (Sapatas) hidráulicas, com as seguintes características:


*           Mastro (Torre) construído de perfilados de aço com capacidade de carga estática de 15 t, altura total (Máxima) de  5 m, com deslocamento útil do cabeçote de 4 m, com sistema de guia do carrinho do cabeçote por roldanas embuchadas com rolamentos na lateral da viga “ I “ do mastro;

  • * Cabeçote móvel, rotativo, composto de caixa de engrenagens com lubrificação por imersão, mandril principal com passagem livre de ar/lama em 1,½", acionada por 01 (um) motor hidráulico com gamas variáveis de rotação de 0 a 90 rpm e torque de 520 kgf/m, com suporte especial para utilização do guincho, como adicional de força quando necessário;
  • * Sistema  de  arrasto, através  de pistão hidráulico embutido no mastro, com "pull-down" de 7.600 kgf,  com sistema de ajuste fino de carga,  polias com bucha de aço, 01 pino especial para ajuste da tensão do cabo de aço do sistema de arrasto e força “Dobrada” de arraste retrátil..





NOTAS:





1) O equipamento sairá com óleo hidráulico.



2) Devido à incompatibilidade entre os padrões de rosca dos diversos fabricantes de hastes, informamos que caso o cliente vá utilizar haste de outro fabricante, deverá fornecer amostra da rosca fêmea para confecção de rosca da agulha do cabeçote do equipamento.
A não informação do fabricante das hastes e/ou o não fornecimento da referida amostra, fará com que eventual quebra da rosca da agulha, não seja coberta pela garantia.



3) Quando o equipamento for fornecido sem as hastes de perfuração, a agulha do mordente superior será fornecida sem rosca. Será de responsabilidade do cliente a confecção da rosca no padrão de seu fornecedor de hastes, visando manter a intercambilidade para não provocar ruptura da rosca.








A HIDROSOLO/DUMKE não fornecerá aos técnicos do cliente, treinamento durante a montagem final do equipamento, para o que avisaremos posteriormente para demonstração do funcionamento  apenas na entrega. As despesas de viagem, alimentação e estadia destes técnicos serão de responsabilidade do cliente (Caso o cliente julgar necessário).









·         Garantias contra defeitos de fabricação apenas dos componentes e peças produzidos pela Empresa DUMKE EQUIPAMENTOS INDUSTRIAIS LTDA.

  • Garantimos nossos produtos contra defeitos de fabricação por um período 12 (doze) meses.



NOTAS

  • No caso de ferramentas, telas e peças de reposição, a garantia é de 06 (seis) meses.
  • Os componentes comerciais, tais como: motor, cabos e componentes hidráulicos, terão garantia repassadas do fornecedor original
  • Toda e qualquer garantia será nas dependências da Empresa HIDROSOLO DUMKE EQUIPAMENTOS INDUSTRIAIS LTDA situada à Rua Blumenau 4265 na Cidade de Timbó - SC, correndo todas as despesas de transporte por conta do cliente.Salvo quando alguma peça coberta por nossa garantia possa ser substituída com a instrução e/ou orientação a distância de nosso técnico no mesmo local em que esteja o equipamento sem que haja a necessidade de deslocamento até nossas dependências
  • Peças consideradas de desgaste não possuem qualquer tipo de garantia.

PESO DA MÁQUINA NO REBOQUE: 2.500Kg  no Caminhão ¾ 3.500 kg, caminhão Toco 5.200kg e camnhão Truck 6.700kg

Condições de Pagamento

  • solicite-nos nosso Código FINAME / BNDES ou uma proposta de venda.



Prazo de Entrega

  • Este equipamento será entregue no prazo especificado na proposta não mais que 60 dias, sendo que a contagem do prazo será a partir do eventual pagamento do sinal conforme acertado em proposta de venda.
