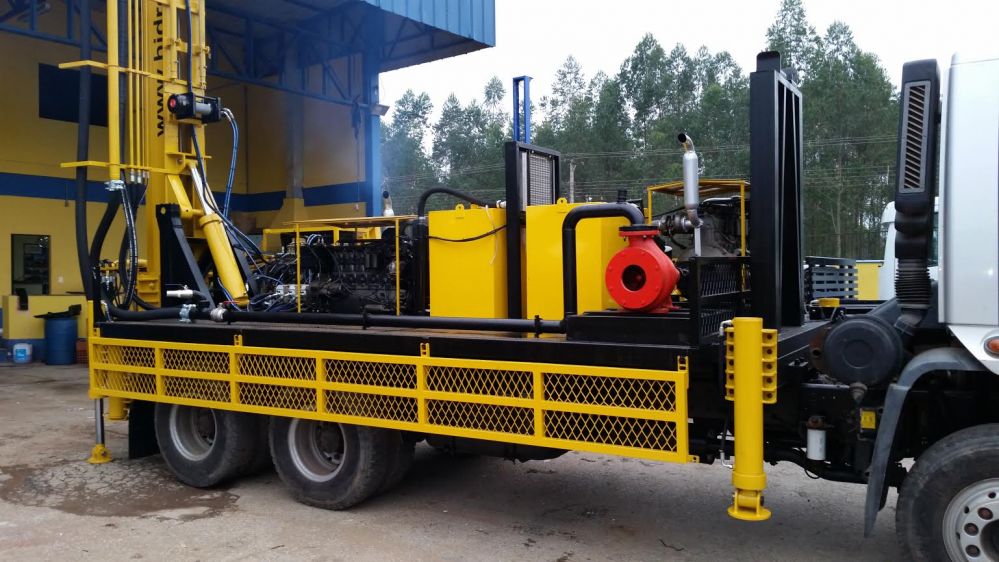

Sonta Rotativa HD-400R

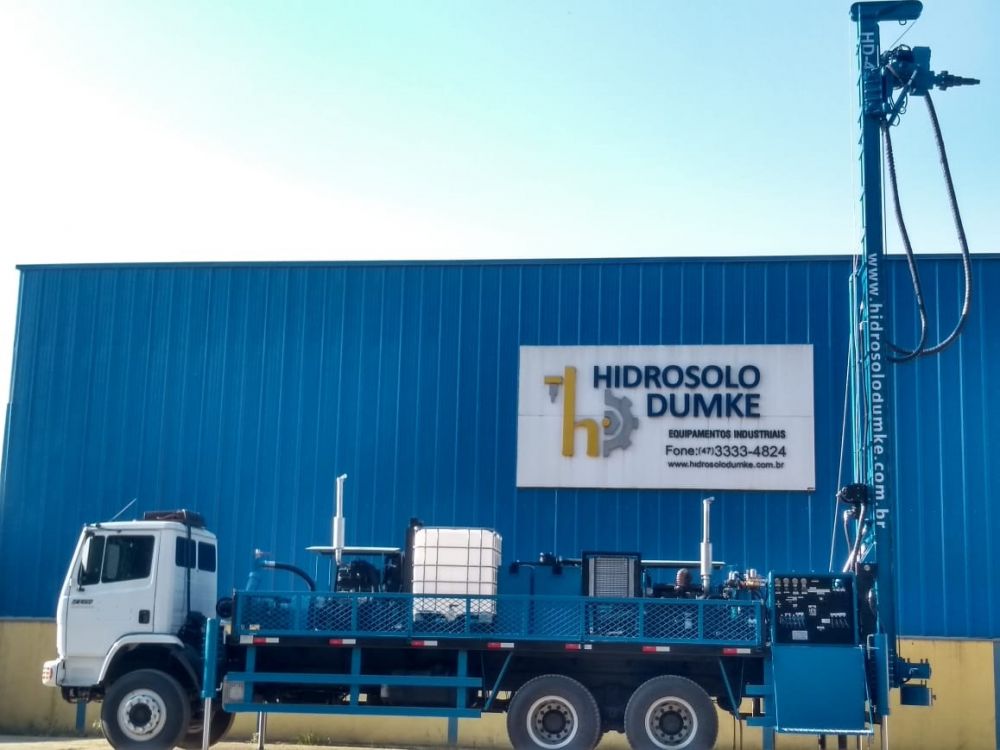

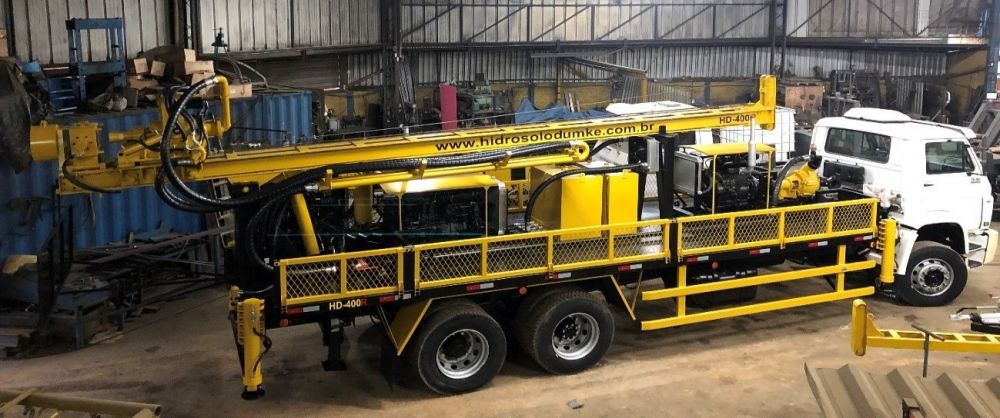

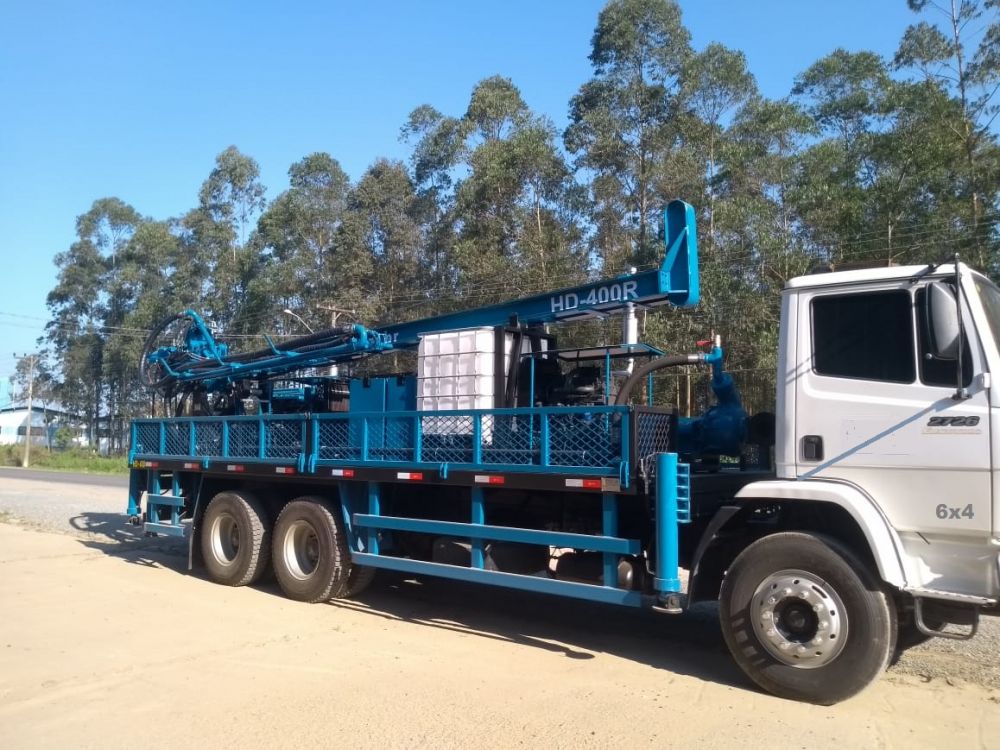

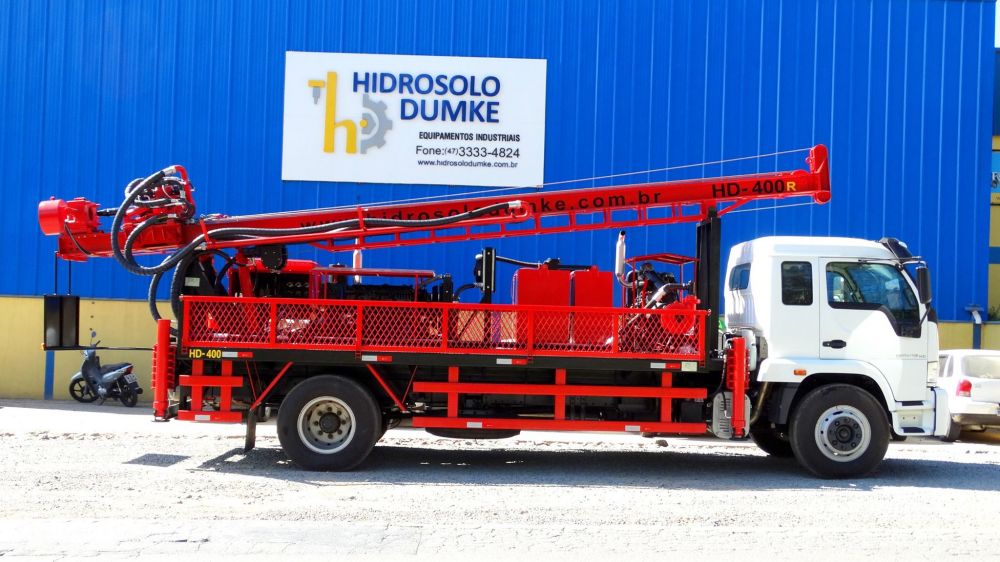

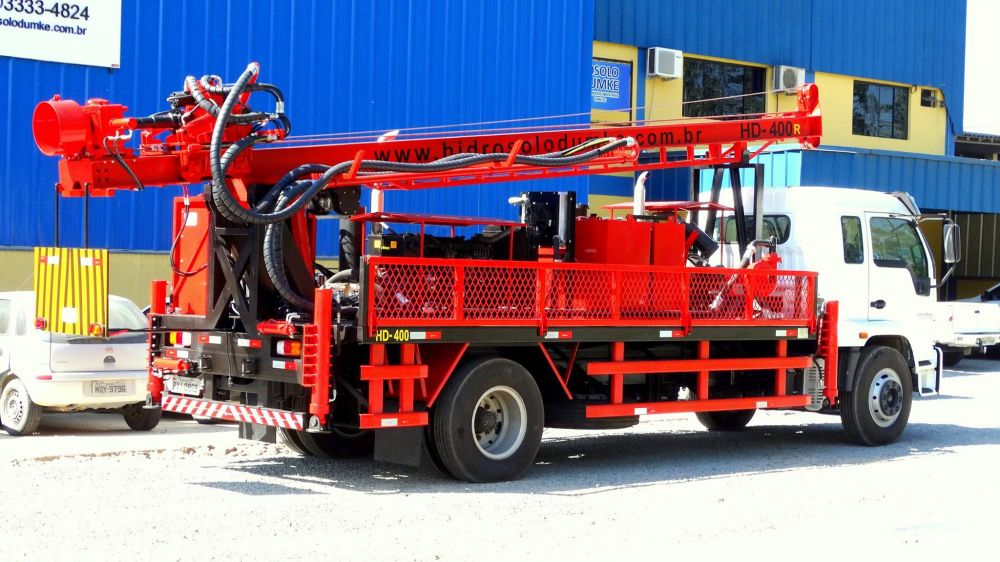

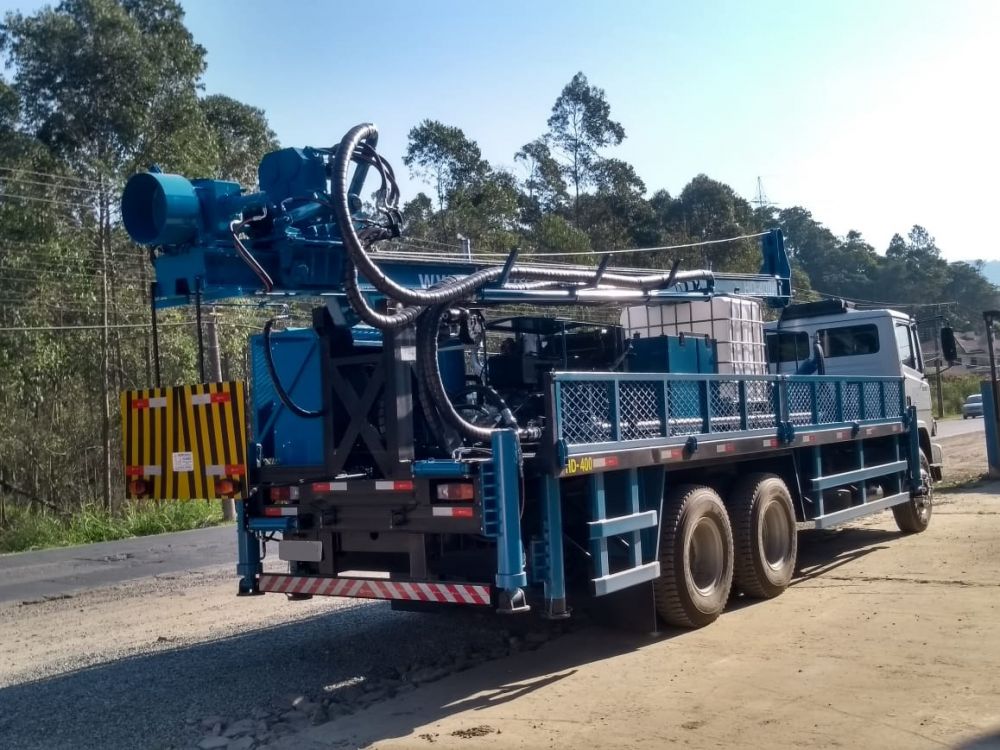

Sonda ROTATÍVA, modelo HD-400R totalmente hidráulica, para montagem sobre caminhão com capacidade de perfuração até 400m em 17” no sistema Rotativo com circulação de lama ou 600m em 6” no sistema Roto-Pneumático com ar comprimido de alta pressão.

Inclui no equipamento:

· Cabeçote rotativo acionado por 2 motores hidráulicos com passagem de 2½” na agulha;

· Cabeçote guiado por roldanas deslizantes na parte Externa da viga “I” segunda alma de 10” da torre.

· - Motor 6cc turbo Diesel entre 160 e 180hp completo para acionamento do sistema hidráulico da Máquina

· - Motor Diesel 4cc turbo 110hp completo com dispositivos de acoplamento para acionamento da Bomba de Lama.

· - Guincho hidráulico com moitão para 10.000 kgf com cabo de 3/8” (5.000kgf em linha simples)

· - Lubrificador de Linha 20 Litros com pressão máxima de trabalho de 500 PSI

· - Argola para presilha (Mosquetão) na ponta superior do mastro da torre para passagem do cabo do guincho auxiliar e retorno do Moitão

· - Cabeçote reforçado 4x1 com regulador de vazão e pressão na rotação.

· - Cilindro da torre reforçado com garrafa em 5” e haste cromada de 3”.

· * Bomba hidráulica TRIPLA (Casco em Alumínio e/ou ferro fundido)

· * Nivelamento com 4 Sapatas hidráulicas para nivelamento, mais 2 Sapatas Auxiliares mecamicas para apoio e estabilidade

· * Torre articulada de 9 mts fabricada em viga “I” em perfil laminado de 8 ou 10” com basculamento hidráulico (Posição horizontal/vertical).

· * Cabeçote basculante com 2 motores hidráulicos e 2 cilindros hidráulicos

· * Carrinho acionado por cilindro hidráulico com Pull/Down de 9.600 kgf e Pull/Back de 19.200 kgf auxiliado por sistema Quadruplo de cabos 5/8” para o Pull-Down (Garrafa em 5”DN e haste cromada em 3½”)

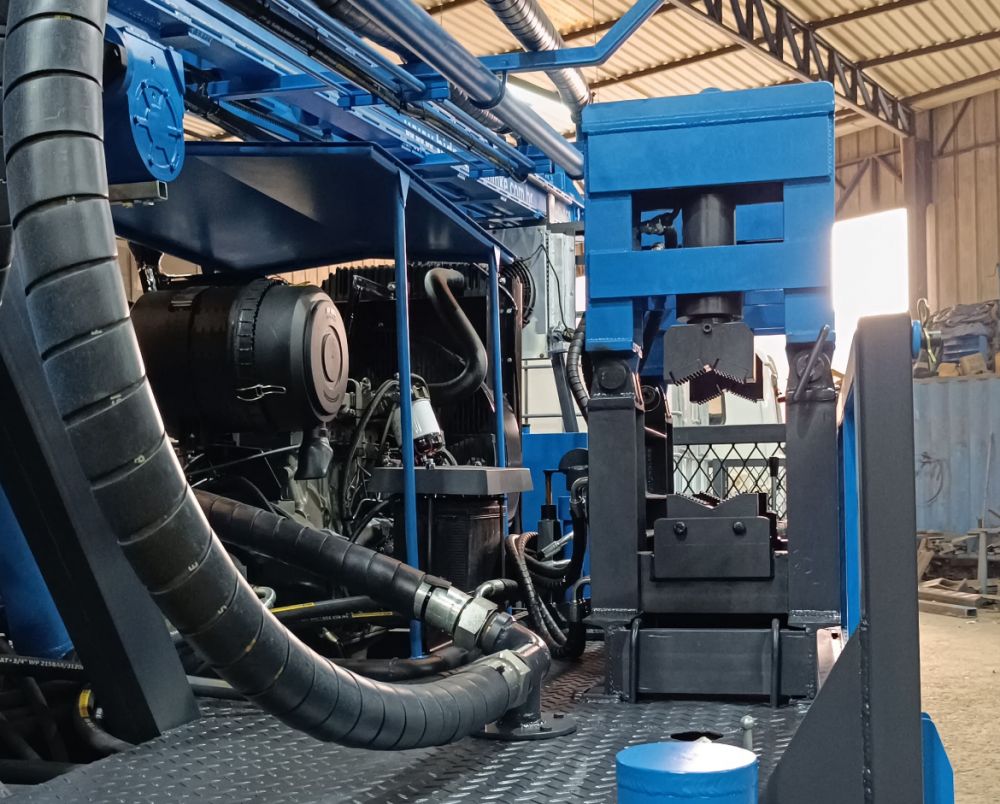

· * Morça hidráulica acoplada na base da torre com abafador de cavaco e guia com roletes para alinhamento das Hastes

· * Reservatório de óleo hidráulico de 350 L com radiador resfriador elétrico (Trocador de Calor)

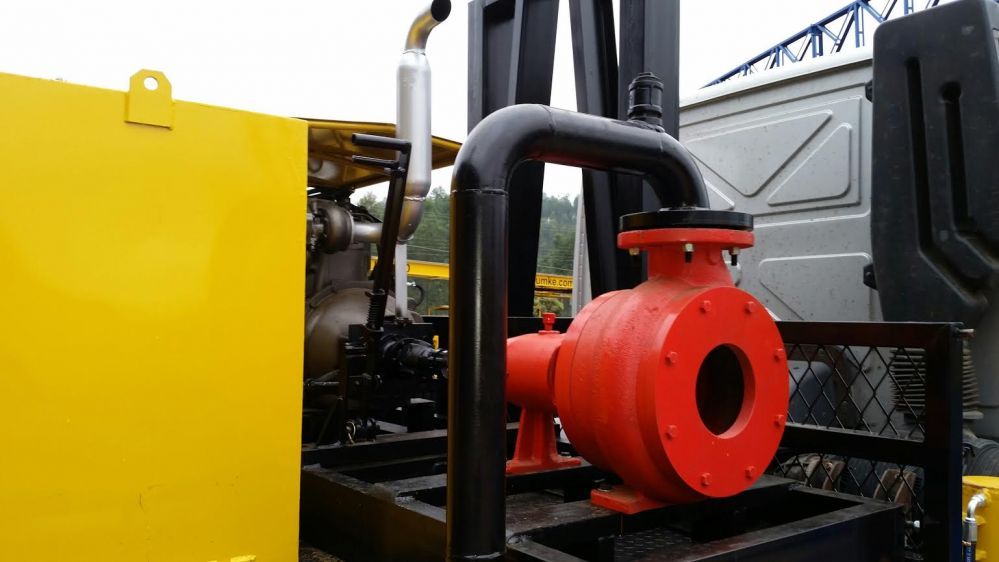

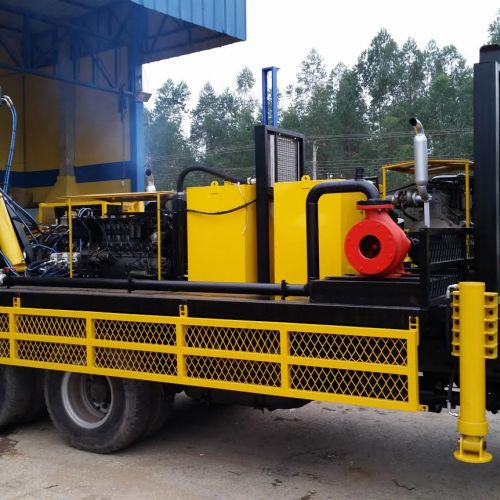

· * Bomba de lama com acionamento por acoplamento direto no motor diesel 4 cilindros (Bomba Centrífuga de Rotor aberto, entrada de 5” e saída em 3”)

· * Painel de comando com registro de pressão, horímetro, marcadores de combustível, temperatura dos motores, marcador de óleo e bateria

Comandos hidráulicos de acordo com as quantidades e funções a seguir: 4 comandos individuais para patolamento (Sapatas de nivelamento), 1 comando para rotação do cabeçote, 1 comando para o carrinho (Pull Down), 1 para articulação da torre, 1 comando para basculamento do cabeçote, 1 comando para morsa, 1 comando para chave de quebra haste esquerdo, 1 comando para quebra haste direito, 1 comando para guincho auxiliar, 1 comando para bomba de espuma e demais ítens necessários como relógios analógicos para controle de vazão e pressão, válvula de alívio, reguradores de fluxo etc...

· Demais especificações conforme seguem detalhes.

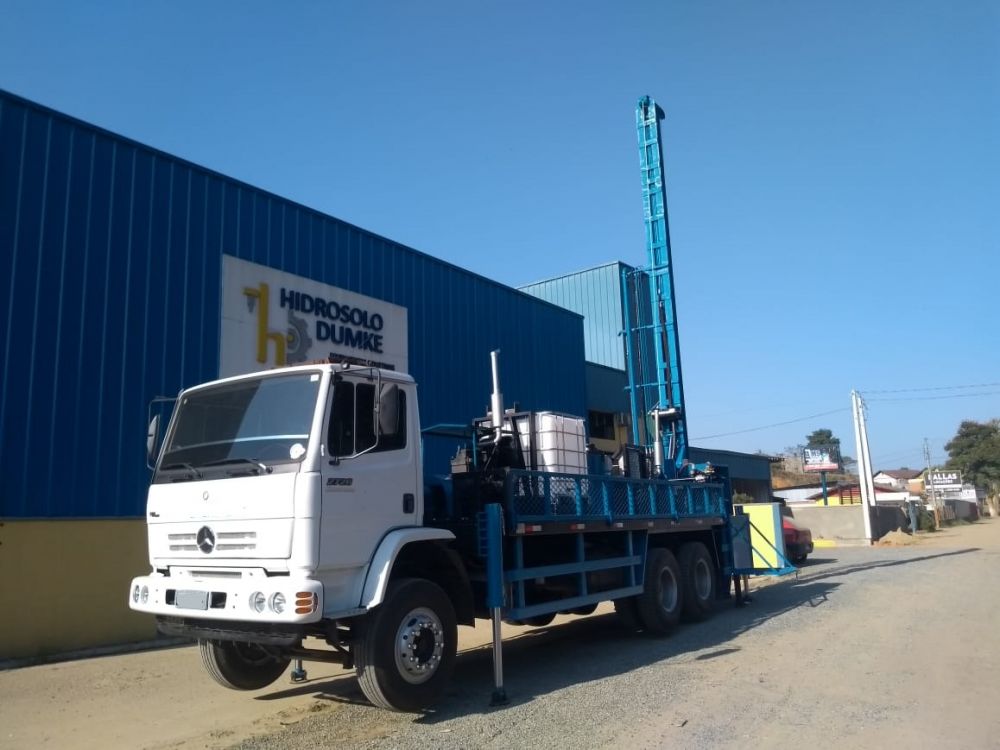

A) Sonda Rotativa, marca HIDROSOLO/DUMKE, modelo HD-400R, nova, totalmente hidráulica, fabricação 100% em nossas instalações, para montagem sobre caminhão Truck (preferencialmete) com componentes dispostos sobre estruturas de laminados de aço, painel de comando lateral, plataforma plana com chapas antiderrapante, tanque de óleo hidráulico, em aço carbono, nivelamento por quatro Patolas (Sapatas) hidráulicas, com curso de 560 mm, com as seguintes características:

· Carroceria metálica para montagem dos conjuntos com suporte do mastro e patolamento traseiro agregado;

· Mastro construído de perfilados de aço com capacidade de carga estática de 36 t, altura total (Máxima) de 8,5 m,(Mínimo) com deslocamento útil do cabeçote de 7 m, com sistema de guia do carrinho do cabeçote por roldanas embuchadas com rolamentos e/ou bucha com bronze grafitado na lateral da viga “I“ do mastro de 8½ ou 10”;

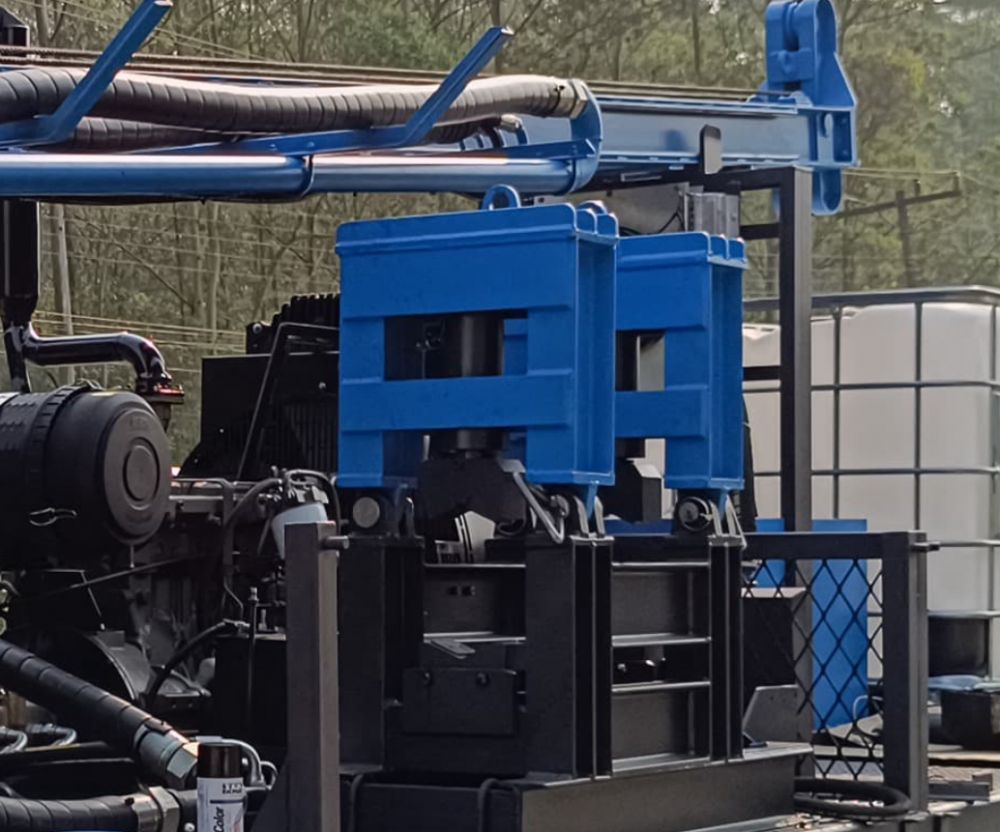

· Cabeçote móvel, rotativo, composto de caixa de engrenagens com lubrificação por imersão, Agulha principal com passagem livre de ar/lama em 2½” acionada por 2 motores hidráulicos com gamas variáveis de rotação de 0 a 90 rpm e torque de 886 kgf/m, com suporte especial para utilização do guincho como adicional de força quando necessário;

· Sistema de arrasto, através de pistão hidráulico embutido no mastro, com sistema "Pull-Down" de 9.600 kgf de avanço “dobrando” a força retrátil para 19.200 kgf no sistema Pull/Back no recuo através de um jogo de cabos e polias especialmente calculados, com sistema de ajuste fino de carga, polias com bucha de aço e 1 pino especial para ajuste da tensão do cabo de aço do sistema de arrasto;

· Guincho com acionamento hidráulico e sistema automático de frenagem, capacidade de carga de 10.000 kgf no “moitão”, com 25 metros de cabo de aço não rotativo, diâmetro 3/8", 1 gancho com trava e 3 grampos para cabo diâmetro de 3/8";

· Sistema auxiliar de operação com acionamento hidráulico constituído de caixa de mordentes inferiores, com abertura frontal para descida do revestimento, 2 pistões de basculamento diagonal do cabeçote para manobras de hastes e basculamento lateral manual com pino-trava;

· Carro do cabeçote com sistema de rolamento através de 4 polias mancalizadas por rolamento blindados.

Máquina pesa em torno de 11.000 kg
