HD 400

Capacidade nominal de perfuração de até 500m em 6” com hastes de 3,½”;
 Cabeçote rotativo acionado por 2 (dois)  motores hidráulicos; MOR H500
 Cabeçote guiado por roldanas deslizantes na parte Externa da viga “I” de 8” da torre.
 * Motor Turbo diesel entre 120 e 160 cv 6 cilindros
 * Bomba hidráulica tripla (Casco em Alumínio e ferro fundido)
 *Patolamento com 4 Sapatas hidráulicas para nivelamento
 * Torre articulada de 8,5 mts com basculamento hidráulico (Posição horizontal/vertical).
 * Cabeçote basculante com  2 cilindros hidráulicos (Posição horizontal/vertical).
 * Carrinho acionado por cilindro hidráulico 18.000 kgf auxiliado por sistema duplo de cabos 5/8"
” para o Pull-Down/ Pull-Back (sobe e desce)
 * Morça hidráulica acoplada no chassi e com abafador de cavaco
 * reservatório de óleo hidráulico 350 L com radiador resfriador de colmeias duplas.
 * Bomba de lama com acionamento por polia direto da tomada de força do motor ( Centrífuga
de disco semi-aberto entrada e saída em 4”)
 Lubrificador de linha 20 L (HD-Lub)
 Guincho auxiliar 5.000 Kgf com 25m de cabo de aço.
 Bomba de Espuma de pistão triplo 500 PSI vazão máxima de 50 Litros/ Minuto
 * Painel de comando com registro de pressão e 14 comandos hidráulicos de acordo com
quantidade asseguir: 4 comandos individuais para patolamento (Sapatas de nivelamento) 1
comando para rotação do cabeçote, 1 para o Pull Down (sobe e desce) 1 para articuração da
torre, 1 comando para basculamento do cabeçote, 1 comando para morça, 1 Para acionamento
do guincho auxiliar, 1 para bomba de espuma, 1 para bomba de lama, 1 para “Quebra Haste” ,
1 para chave de bits,  demais ítens necessários como relógios analógicos para controle de vazão
e pressão, horímetro, reguladores de fluxo e pressão, marcador de combustível, Pressão de
óleo e Ar.
 OBS: Toda a linha de componentes hidráulicos, como, motores, comandos, vávulas,
reguladores, controladores de fluxo etc, é fornecida pela VENTURI ( www.venturi.com.br )

 Demais especificações conforme seguem detalhes.

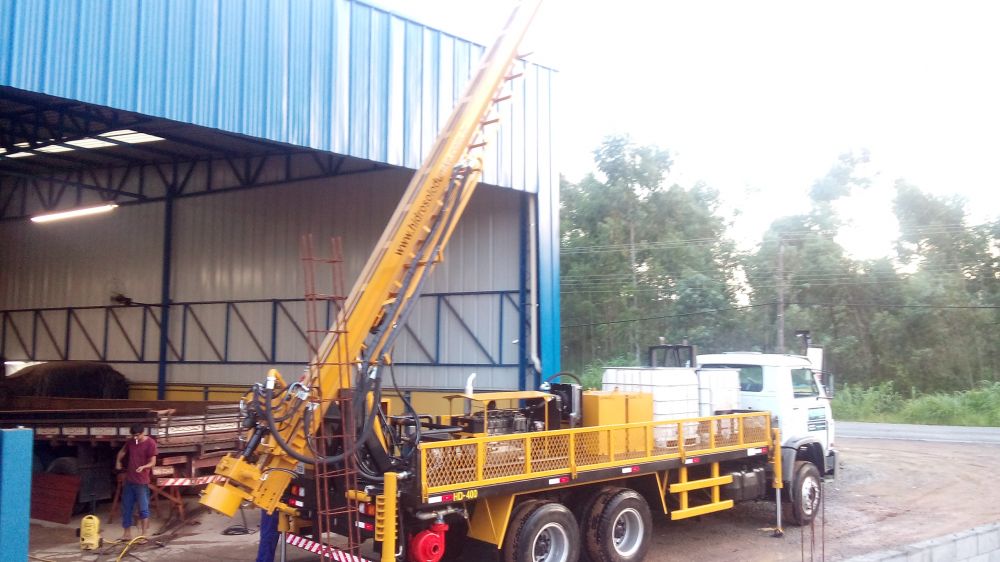

A) Sonda Roto-Pneumática, marca HIDROSOLO/DUMKE, modelo HD-400, totalmente
hidráulica, fabricação 100% em nossas instalações, para montagem sobre caminhão
toco ou Truck com componentes dispostos sobre estruturas de laminados de aço,
painel de comando lateral, plataforma plana para acomodação de compressor e/ou
hastes de perfuração, tanque de óleo hidráulico,  em aço carbono, nivelamento por
quatro Patolas (Sapatas) hidráulicas, com curso de 560 mm, com as seguintes
características:

 Carroceria metálica para montagem dos conjuntos com suporte do mastro e
patolamento traseiro agregado;
Mastro construído de Laminados de aço com capacidade de carga estática de 36
ton, altura total (Máxima) de 8,5 m, com deslocamento útil do cabeçote de 6,5 m,
com sistema de guia do carrinho do cabeçote por roldanas embuchadas com
rolamentos na lateral da viga “ i “ do mastro;

 Cabeçote móvel, rotativo, composto de caixa de engrenagens com lubrificação por
imersão, mandril principal com passagem livre de ar/lama em 2, ¼", acionada por
01 (um) motor hidráulico com gamas variáveis de rotação de 0 a 90 rpm e torque
de 810 kgf/m, com suporte especial para utilização do guincho, como adicional de
força quando necessário;
 Sistema  de  arrasto, através  de pistão hidráulico embutido no mastro, com "pull-
down" de 18.000 kgf, com sistema de ajuste fino de carga,  polias com bucha de
bronze grafitado, 01 pino especial para ajuste da tensão do cabo de aço do
sistema de arrasto;
 Guincho com acionamento hidráulico e sistema automático de frenagem,
capacidade de carga de 4.500 kgf em linha simples, com 20 metros de cabo de
aço não rotativo, diâmetro 5/8", 01 (um) gancho com trava, 03 grampos para cabo
diâmetro de 5/8";
 Sistema auxiliar de operação com acionamento hidráulico construído de
mordentes superiores do cabeçote, caixa de mordentes inferiores, com abertura
frontal para descida do revestimento, 02 (dois) pistões de basculamento diagonal
do cabeçote para manobras de hastes, basculamento lateral manual com pino-
trava;
 Carro do cabeçote com sistema de rolamento através de 04 polias mancalizadas
por rolamento de esfera blindados ;

Peso total da máquina sem ferramantas 7.000 kg

solicite-nos nosso Código FINAME / BNDES ou uma proposta de venda.
