Sonda Rotativa HD-700R

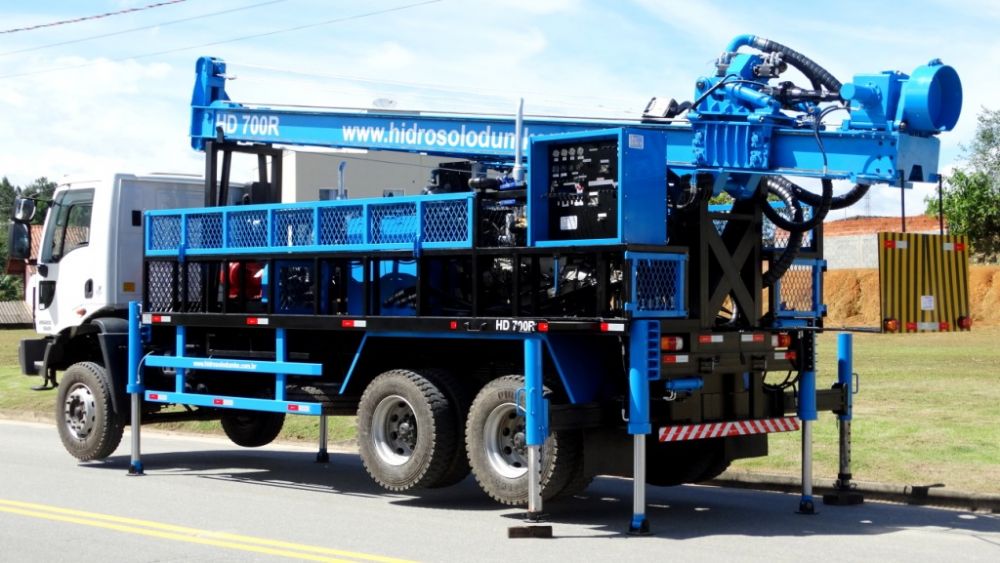

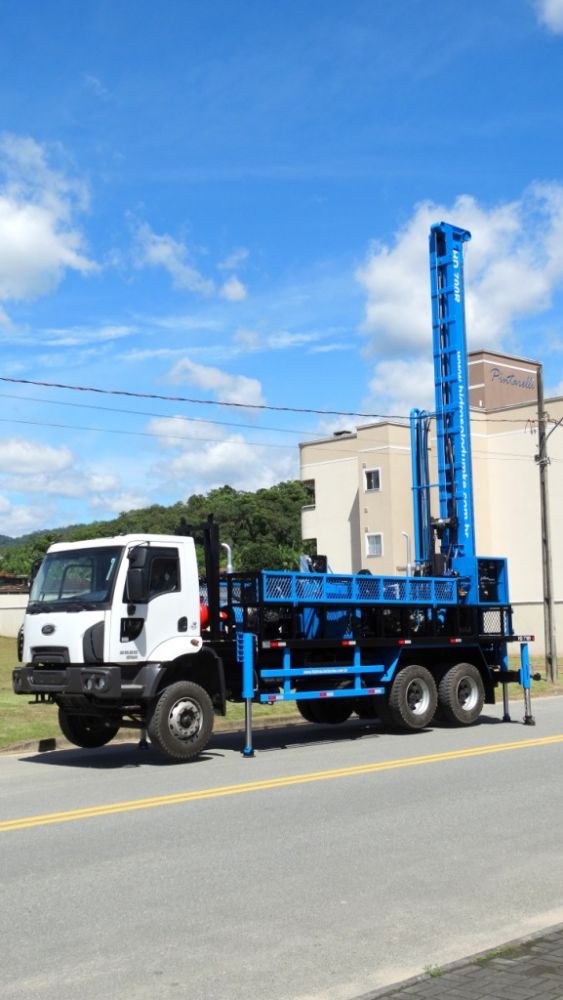

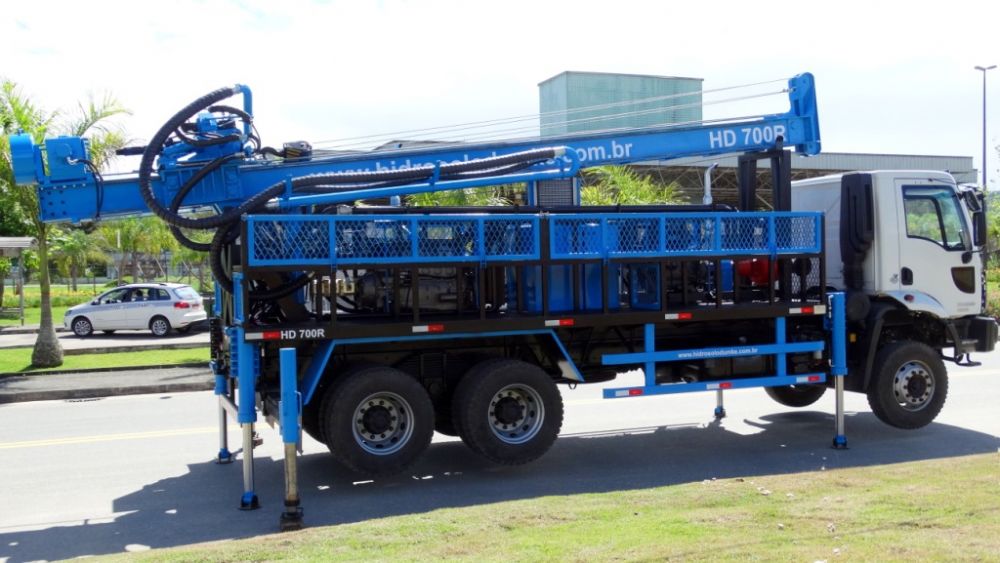

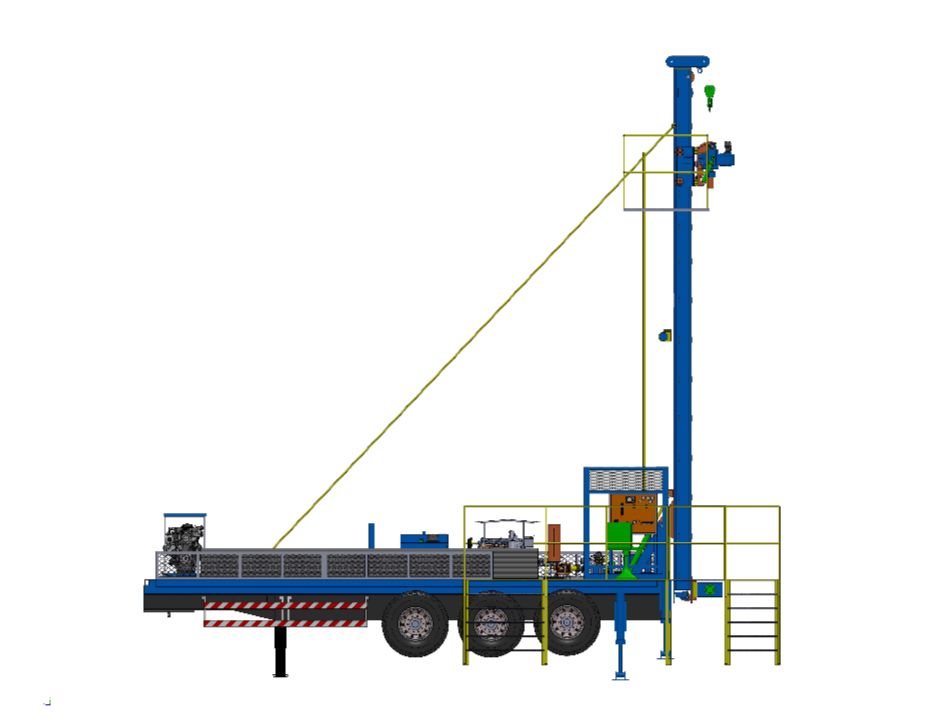

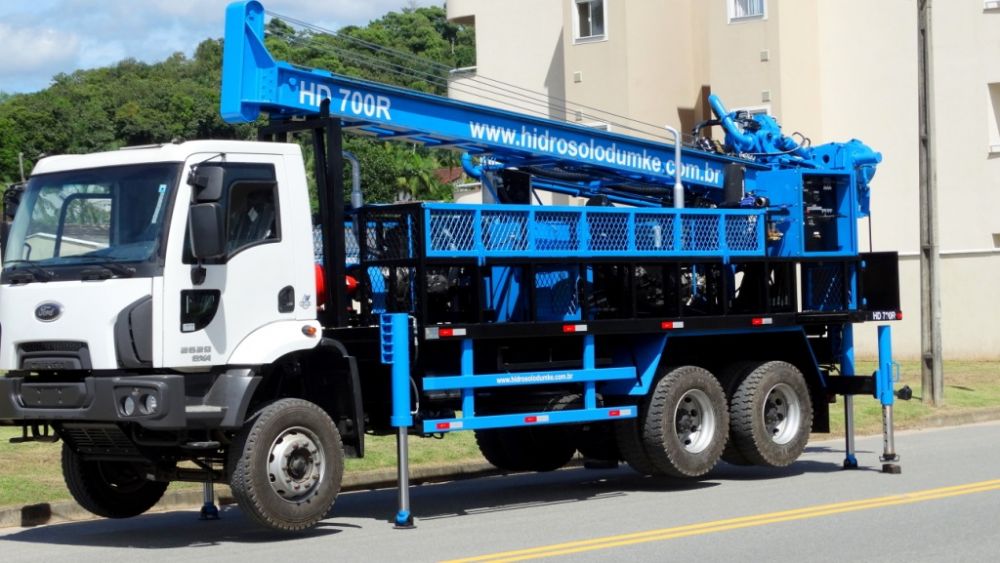

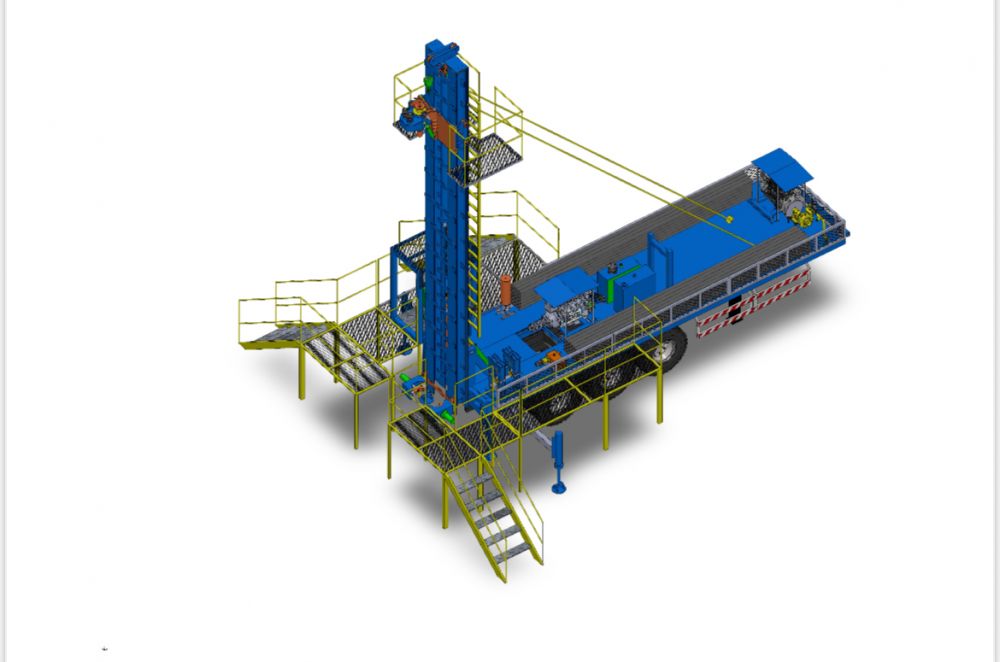

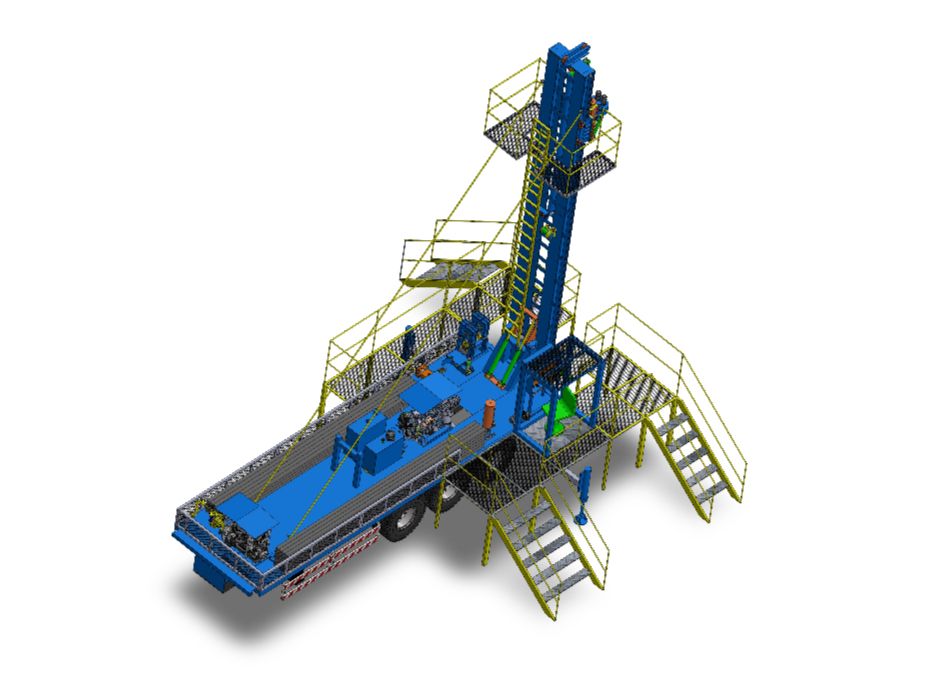

Sonda ROTATÍVA, modelo HD-700R totalmente hidráulica, para montagem preferencialmente sobre caminhão Truck 6x4 com capacidade de perfuração de até 700m em 12" ou 1.200 metros em 6" com martelo de fundo no sistema Roto-percussivo

A Máquina vem equipada com:

·         Cabeçote rotativo acionado 2 motores hidráulicos com passagem de 3½” no eixo principal (Agulha);

·         Cabeçote guiado por 4 roldanas deslizantes na parte Externa da viga “I” de 12” da torre.

·         - Motor 6 cilindros turbo MWM 330hp para acionamento do sistema hidráulica da Sonda

·         - Motor 4 cilindros turbo MWM 105hp para acionamento da bomba de lama 6x4"

·         - 2 Sapatas auxiliares mecânicas na base traseira da plataforma

·         - 2 Tirantes de apoio do mastro

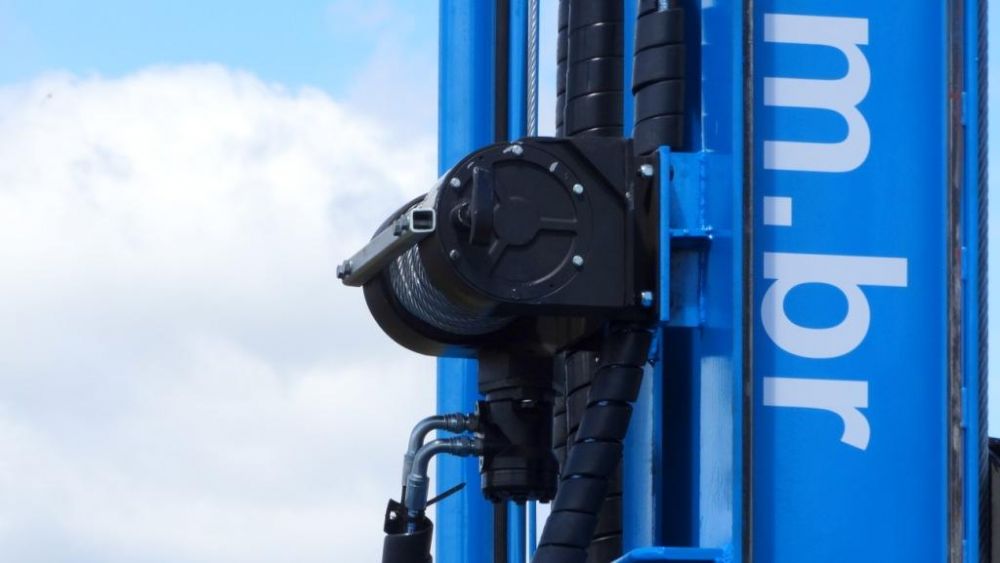

·         - Guincho hidráulico (9.200 kgf x 3) com cabo de 5,8” com moitão Duplo

·         - Conjunto de 3 polias em 8” na ponta superior do mastro da torre para passagem do cabo do guincho auxiliar e retorno da “catarina” (Moitão).

·         - 3 Faróis de iluminação na extremidade da torre sentido frente, traz e lateral

·         - Cabeçote reforçado, 4x1 com regulador de Rotação 0-90 RPM 1.200 kgf de torque

·         - Cilindro da torre reforçado com garrafa em 5½” e haste cromada de 4”.

·         - Caixa de ferramentas e compartimento elevado para transporte de tubulação de revestimento.

·         - Compartimento para carregamento das hastes de perfuração (Barras) ​

·         * Bomba hidráulica dupla (Casco em Alumínio e ferro fundido)

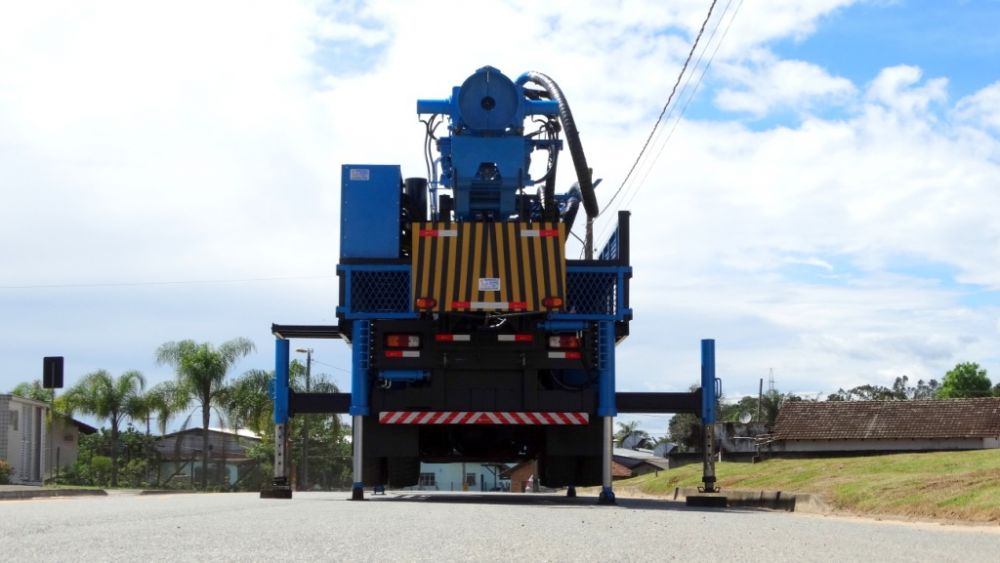

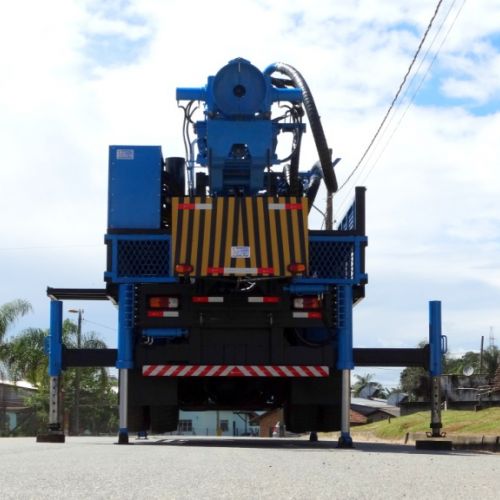

·         * Nivelamento com 4 Sapatas hidráulicas para nivelamento e mais 2 Sapatas auxliares

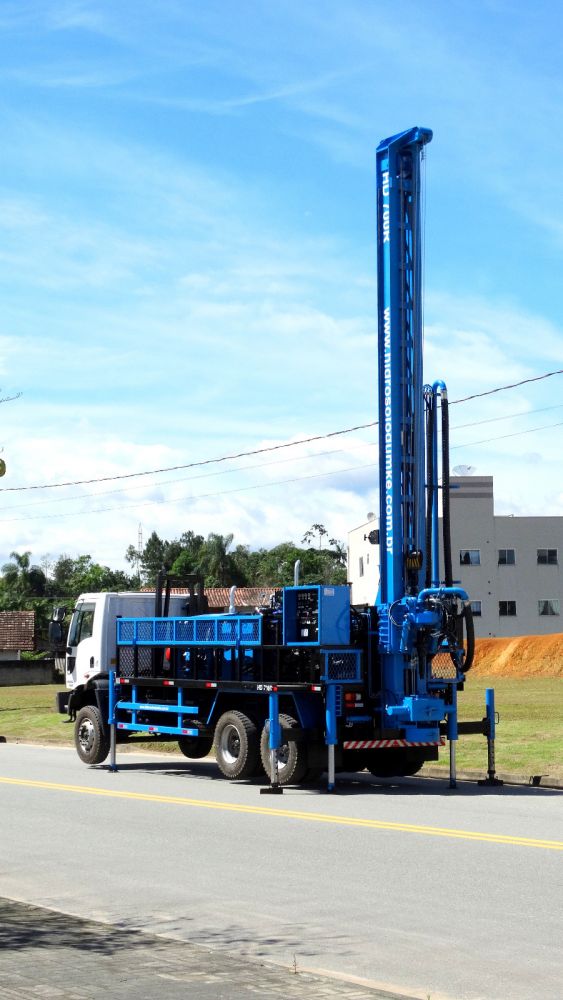

·         * Torre articulada de 8,5 mts fabricada em viga “i” em perfil laminado de 12” com basculamento hidráulico (Posição horizontal/vertical).

·         * Cabeçote basculante com um motor e 2 cilindros hidráulicos 5.000 Nmf de torque

·        * Moredestes hidraulicos articuladosem mesa sobre plataforma para desmonte de Martelos de Fundo ou Brocas com acionamento individiais na propria base

·         * Carrinho acionado por cilindro hidráulico 24.000 kgf auxiliado por sistema duplo de cabos 5/8” para o Pull-Down (Garrafa em 5”DN e haste cromada em 3”)

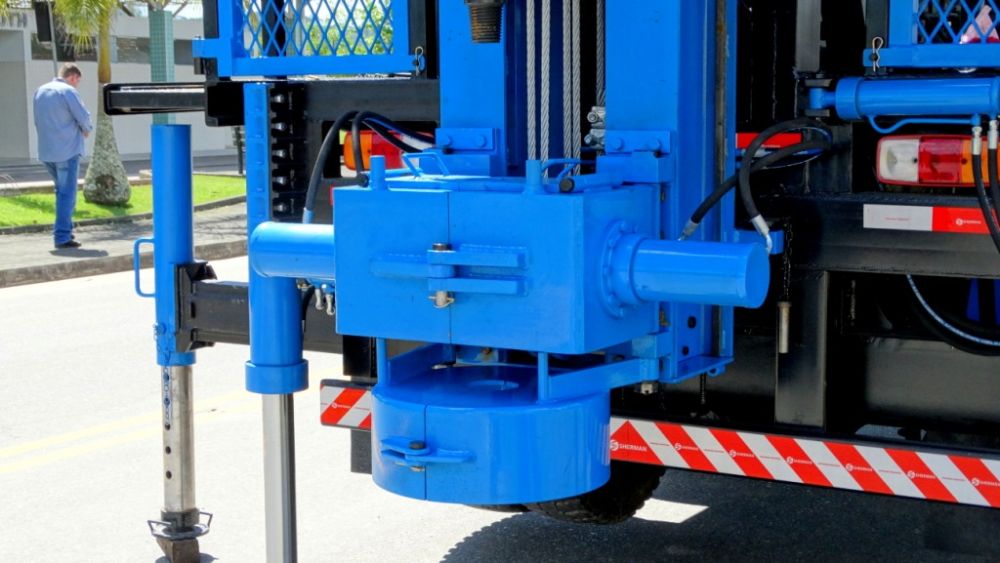

·         * Morça hidráulica acoplada na base da torre com abafador de cavaco auxiliado com pistões laterais para "Quebra" de hastes e para desmonte de marlelo e/ou brocas

·         * Reservatório de óleo hidráulico com radiador resfriador.

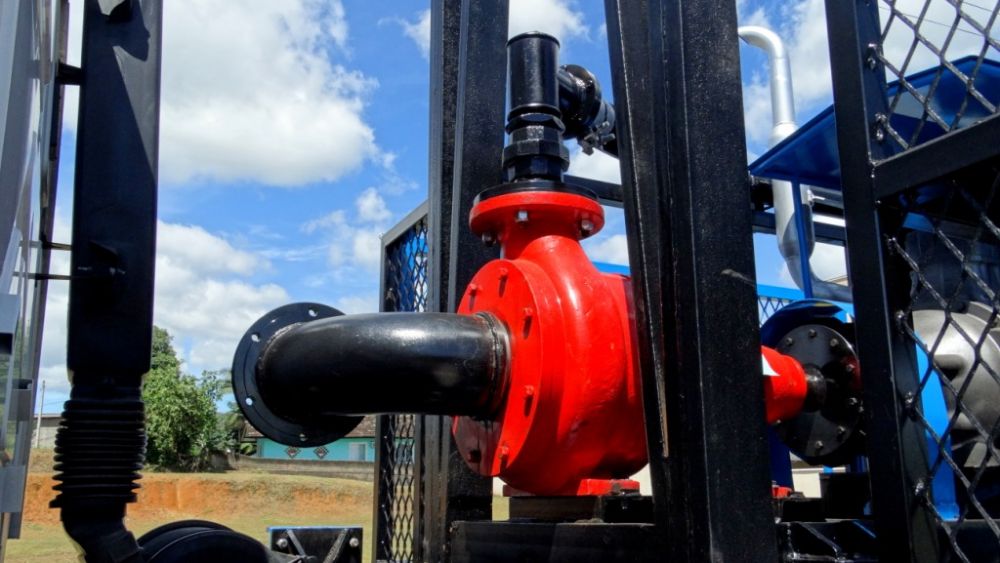

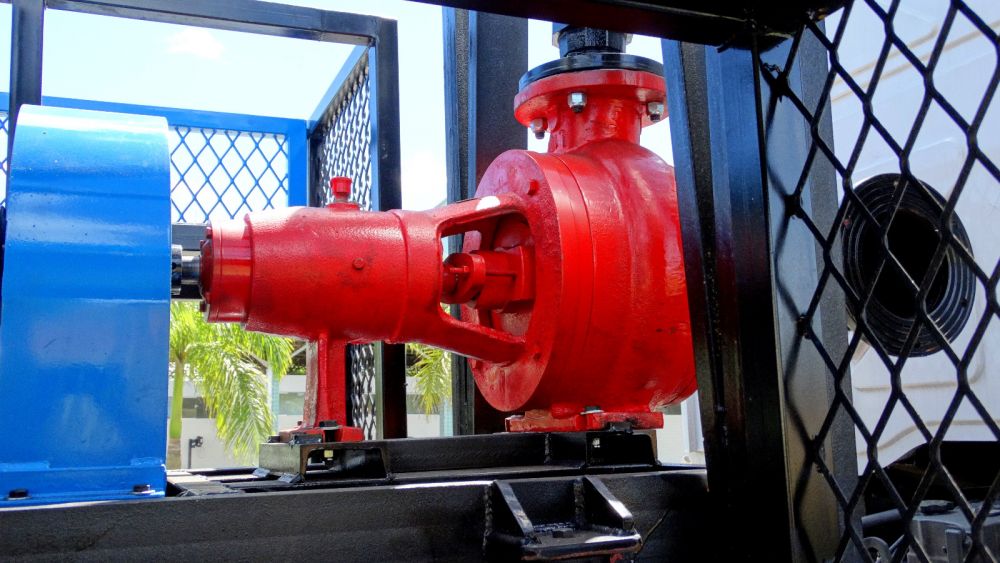

·      * Bomba de lama com acionamento por acoplamento direto no motor 4 cilindros. Turbinado (Bomba Centrífuga de disco aberto entrada de 6” e saída em 4”) 85.000 Litros/hora á 6 BAR de pressão Para baixas profundidades e trabalhos de superfície ou para transferência de água ou lama no canteiro de obras.

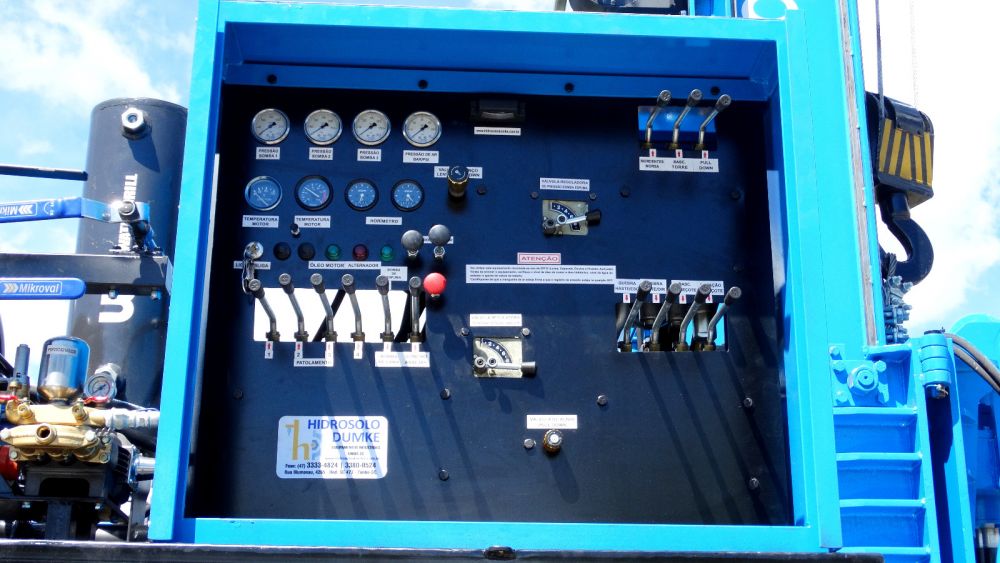

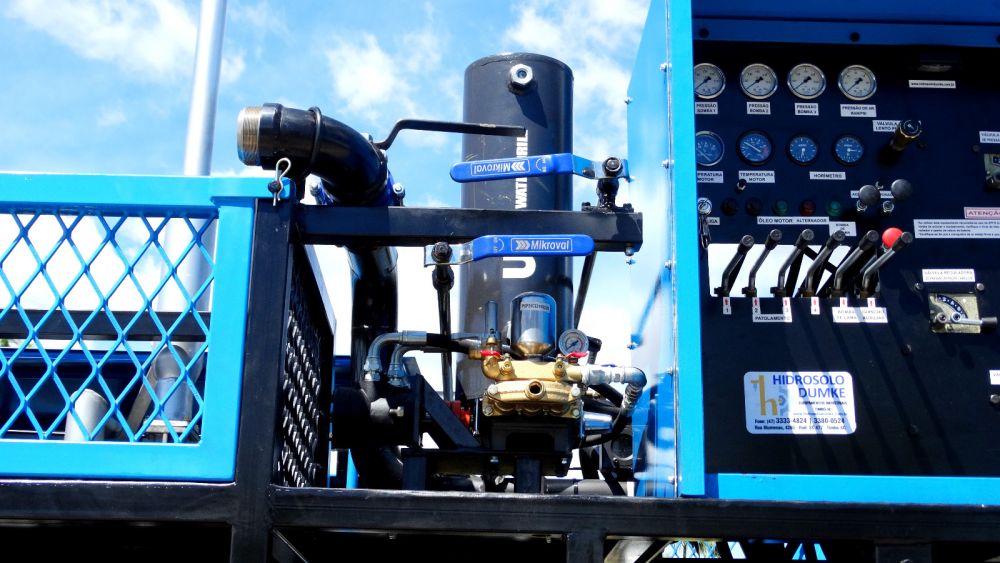

·         * Painel de comando com registro de pressão, horímetro, marcadores de combustível, temperatura dos motores, marcador de óleo e bateria, 13 comandos hidráulicos de acordo com as quantidades e funções a seguir: 4 comandos individuais para patolamento (Sapatas de nivelamento) 1 comando para rotação do cabeçote, 1 comando para o carrinho (Pull Down) 1 para articulação da torre, 1 comando para basculamento do cabeçote, 1 comando para morça, 1 comando para chave de quebra haste esquerdo, 1 comando para quebra haste direito, 1 comando para guincho auxiliar, 1 comando para bomba de espuma e demais ítens necessários como relógios analógicos para controle de vazão e pressão, válvula de alívio, reguradores de fluxo, avanço Lento, etc...

IMPORTANTE: Para perfuração em profundidades de até 700 metros com Broca triconica de 19" requer uma bomba de lama de pistão de alta pressão e alta vazão. Este componente deve ser adquirido separadamente e pode ser instalado posteriormente na base da sonda de perfuração.
